数字IQ发射模块 (HWM_IQ_DTX)
1、特点
  • 尺寸小:44*28mm
  • 低功耗:+5.0V, ≤300mA (RF),+3.3V, ≤100mA (DAC),+1.8V, ≤300mA (DAC)
  • 中频设置灵活:DC-400MHz
  • 射频带宽宽 1.5GHz – 2.5GHz(可通过调整滤波器)
  • 支持多种制式(WCMDA,TD-SCDMA,WiMAX等)
  • 载波灵活配置(1-6载波)
  • 温度范围宽:-40 to +85℃
  • 温差:自动校准
  • 输入阻抗:50Ω
2、典型性能
  • 输入信号:模拟IQ信号
  • 输出功率:> -7dBm/载波
  • 增益调整范围:>10dB
  • 带内平坦度: ≤1dB
  • P1dB: ≥15dBm
  • 噪底:≤-135dBm/Hz
  • 本振泄漏:≤-60dBm (校准后)
  • 带外杂散:≤-60dBc (校准后)
  • ACLR:≤-60dB(TD-SCDMA 6载波)
  • DAC 时钟:最大1GHz
3、应用
  • 软件无线电
  • 无线基站
  • 医疗设备
  • 航空航天

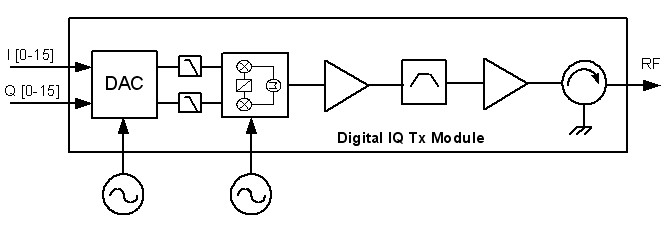

4、框图

*可根据用户要求定制
