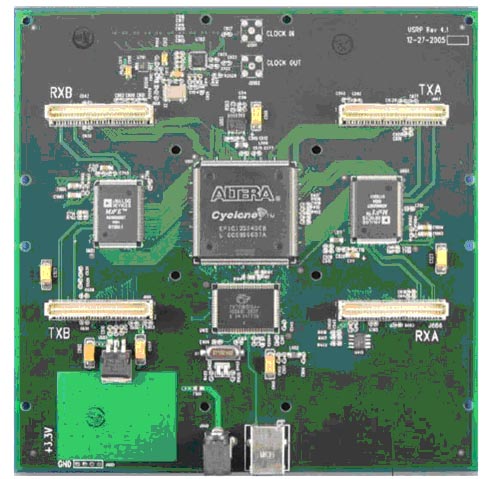

USRP1母板(产品代号USRP-012)

通用软件无线电外围设备(Universal Software Radio Peripheral,USRP)可以使工程师快速设计和实现强大、灵活的软件无线电系统。一个典型的USRP 产品系列包括两部分:一个带有高速信号处理的FPGA 母板,和一个或者多个覆盖不同频率范围的可调换的子板。USRP 系列涵盖从直流到5.9GHz 的整个范围。

USRP有4个高速模拟数字转换器(ADCs),每符号12 比特,64M 符号/秒。另有4个高速数字模拟转换器(DACs),每符号14 比特,128M 符号/秒。这4个输入和输出通道连接到Altera的 Cyclone EP1C12 FPGA 上。FPGA进而连接到USB2 接口芯片Cypress FX2,并接至计算机上。USRP 只通过高速USB2.0 接口连接到计算机,不能使用USB1.1。因此,原则上,如果使用实采样的话,有4个输入和4个输出通道。但是如果使用复采样(IQ),可以有更大的灵活性(和带宽)。此时必须对它们进行配对,这样就能获得2 个复输入和2个复输出。

注:可以定制更换FPGA型号或ADC/DAC,或者变化板卡尺寸,接插件等参宿
