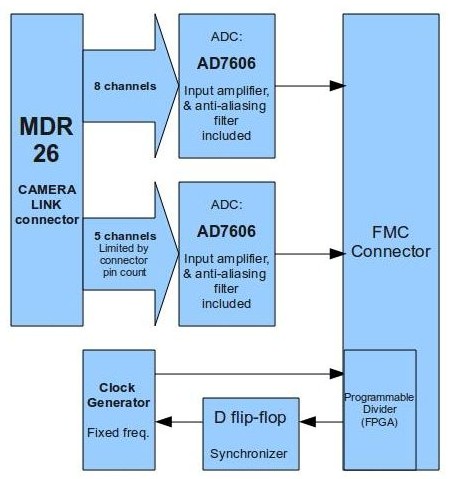

16位,8路,100K, AD子板(产品编号FMC-C003)
1、特点:

通道数:8通道

输入阻抗:1MOhm

采样率:最大200KS/s

分辨率:16bit

接插件形式:FMC低密,Connector Mini D Ribbon (MDR), CAMERA LINK compatible

抗混叠滤波器:两个极点

ADC数据接口:标准W/R,并行数据总线

时钟源:板上VCO提供

触发:内部/外部触发

2、性能

输入范围:±10V,±5V,软件设定

模拟带宽: 22 kHz (±10V), 14 kHz (±5 V)

输入:DC,差分(可选)

INL: ±0.5 LSB (典型值),<2LSB(最大)

SNR:>90dB

3、FMC载板

PCIe载板(FMC-C005)

PCIe载板(FMC-C006)

VEM载板(FMC-C007)

Xilinx 评估板ML605

Xilinx 评估板SP605

Xilinx 评估板SP601

4、应用

医疗设备

环境监控

工业现场数据采集

航空航天以及测试仪表
